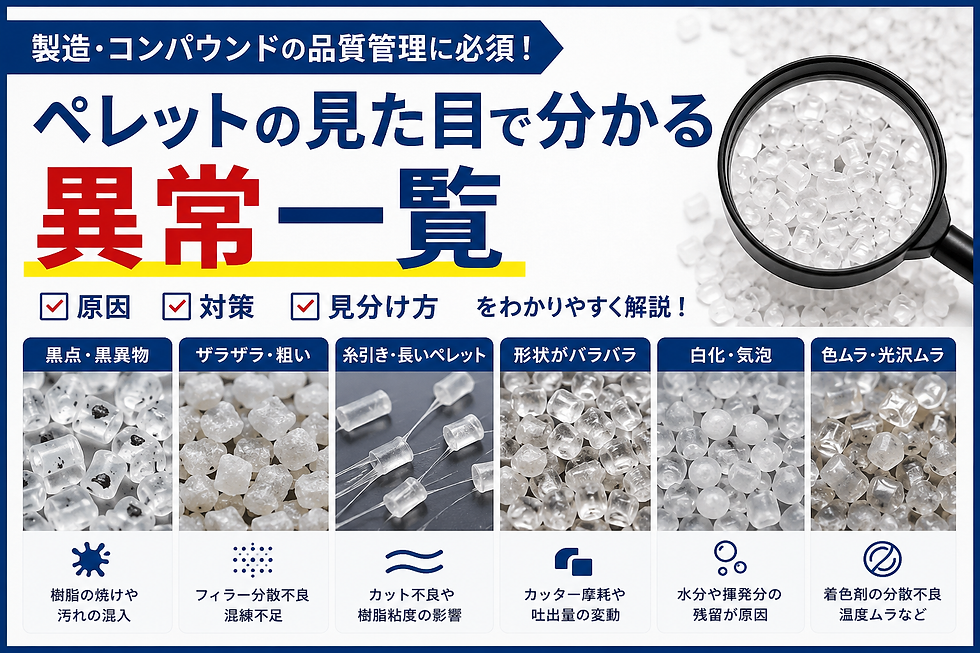

ペレットの見た目でわかる異常一覧！不良の原因と対策を成形・コンパウンドの現場目線で解説

樹脂コンパウンドや押出成形において、ペレットの外観は

【材料状態】や【設備状態】を映す重要なサインです。

実際の現場では、

・「なんとなく色が違う」

・「表面がザラザラしている」

・「黒点が増えた」

・「糸引きしている」

といった、小さな異常が、後工程での不良やクレームに

繋がるケースもすくなくありません。

特にフィルム・シート・射出成型では、ペレット段階で

異常を見抜けるかどうかで、歩留まりや品質安定性が大きく変わります。

本記事では、ペレット外観から分かる代表的な以上について

原因と対策をわかりやすく解説します。

①黒点・黒異物がある

●主な原因

・樹脂の焼け

・滞留炭化

・スクリュー、ダイ内部の汚れ

・前樹脂の残留

・金属摩耗紛の混入

●発生しやすい条件

・高温運転

・長時間滞留

・難燃剤配合

・ガラス繊維配合

・色替え直後

●対策

・シリンダー温度の見直し

・パージ強化

・スクリュー洗浄

・デッドスペース改善

・フィルター交換頻度の見直し

※黒点は【設備内部の異常サイン】であることが多く

　早期発見が重要です。

②ペレット表面のザラツキ

●主な原因

・フィラー分散不良

・無機粉体の凝集

・混錬不足

・樹脂溶融不足

●よくある配合

・タルク

・炭酸カルシウム

・ガラス繊維

・セルロース

・難燃剤高充填系

●対策

・スクリュー構成の見直し

・混錬ゾーン追加

・温度最適化

・供給安定化

・原料乾燥改善

※ザラつきは、成形品の表面不良や強度低下につながる

　場合があります。

③糸引き、長いペレットが発生

●主な原因

・樹脂粘度が高い

・カットタイミング不良

・ペレタイザー刃の摩耗

・冷却不足

・温度過多

●対策

・カッター刃交換

・回転数調整

・冷却条件改善

・吐出温度最適化

・樹脂温度の安定化

※糸引きは搬送トラブルやブリッジの原因にもなります。

④ペレット形状のバラつき

●主な原因

・カッター刃摩耗

・吐出量変動

・スクリュー回転不安定

・原料供給ムラ

・ダイの詰まり

●対策

・フィーダー点検

・ダイ清掃

・カッター調整

・吐出圧安定化

・スクリュー条件最適化

※ペレット寸法のバラつきは、供給量悪化や成形ショートの

　原因になる事があります。

⑤白化、気泡がある

●主な原因

・水分混入

・揮発分残留

・原料乾燥不足

・分解ガス発生

●発生しやすい材料

・PA

・PET

・PC

・生分解性樹脂

・再生材

●対策

・乾燥条件見直し

・真空排気強化

・押出温度調整

・原料保管改善

※吸湿系樹脂では特に注意が必要です。

⑥色ムラ、光沢ムラがある

●主な原因

・着色剤分散不良

・混合ムラ

・温度ムラ

・滞留劣化

●対策

・マスターバッチ投入位置見直し

・混錬強化

・温度均一化

・スクリュー構成改善

※色ムラは見た目品質だけでなく、分散状態悪化サイン

　でもあります。

■ペレット異常は【設備診断】にも繋がる

●ペレット外観は単なる見た目ではありません。

　実際には、

・スクリュー摩耗

・混錬不足

・温度異常

・原料管理不良

・フィーダートラブル

・滞留発生

等、工程内部の異常を可視化しているケースが多くあります。

つまり、ペレット観察は【簡易設備診断】として非常に有効です。

■まとめ

●ペレット外観には、工程異常のヒントが数多く隠れています。

　特に重要なのは、

・黒点

・ザラツキ

・糸引き

・形状不良

・気泡

・色ムラ

等の、小さな変化を見逃さない事です。

【いつもと違う】を早期に発見できれば、大きな品質トラブルを

未然に防ぐことが出来ます。

コンパウンド・押出成形では、ペレット観察を日常管理の

一部として取り入れることが重要です。

弊社では、

・樹脂コンパウンド試作

・フィラー高充填配合

・難燃配合

・ガラス繊維配合

・分散改善

・フィッシュアイ対策

・押出条件最適化

等、材料開発から量産トラブル対策まで幅広く対応しております。

【ペレット状態がおかしい】【黒点が止まらない】

【分散が安定しない】【原因がわからない】

といった、課題がありましたら、お気軽にご相談ください。

無料相談・お問い合わせ（24Ｈ対応）

ストランド切れの原因と対策！

その他　技術記事

二軸混錬コンパウンド試作
